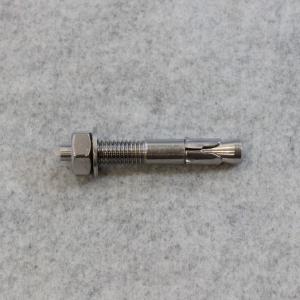

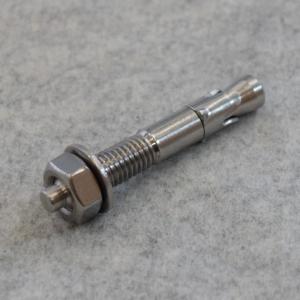

アンカーボルト スチール ハイアンカーHW1070 240本セット+ドリルサービス サンライズ工業(株) - ショッピング・ショップ | 通販検索

サンライズ工業(株)(構造)ナットを締め付けることにより、ウェッジ部をアンカー先端の形状に沿って拡張させ、施工面の孔壁に固着する製品です。(特長)規定トルク値までナットを締め付けることで施工が完了するので、施工者が固着を確認することができます。追従拡張型でもっとも安全な構造です。外的要因(振動、コンクリート劣化)などにより、アンカーが抜けようとする力が作用した場合、拡張部(ウェッジ)が追従して拡張する安全な構造です。他の追従拡張型アンカーと異なり、ネジ径と同じ外径及び穿孔径である為、取付物の上から施工できます。トルク式のため打撃式では施工が難しい隅打ちが可能です。模様替え等によるアンカー不要時には、コンクリート内への埋込み対応が可能です。(サイズ)ねじの呼び:M10全長(mm):70ねじ長さ(mm):28.0ドリル径(mm):10.0穿孔深さ(mm):55有効埋込深さ(mm):40最大取付物厚さ(mm):7施工締付トルク(N・m):35(350kgf/cm)最大荷重(試験値)引抜(kN):20.11最大荷重(試験値)せん断(kN):13.72もれなくドリルビット(SDS軸タイプ 4枚刃)10.0X160 1本サービス。

サンライズ工業(株)

(構造)

ナットを締め付けることにより、ウェッジ部をアンカー先端の形状に沿って拡張させ、施工面の孔壁に固着する製品です。

(特長)

規定トルク値までナットを締め付けることで施工が完了するので、施工者が固着を確認することができます。

追従拡張型でもっとも安全な構造です。外的要因(振動、コンクリート劣化)などにより、アンカーが抜けようとする力が作用した場合、拡張部(ウェッジ)が追従して拡張する安全な構造です。

他の追従拡張型アンカーと異なり、ネジ径と同じ外径及び穿孔径である為、取付物の上から施工できます。

トルク式のため打撃式では施工が難しい隅打ちが可能です。

模様替え等によるアンカー不要時には、コンクリート内への埋込み対応が可能です。

(サイズ)

ねじの呼び:M10

全長(mm):70

ねじ長さ(mm):28.0

ドリル径(mm):10.0

穿孔深さ(mm):55

有効埋込深さ(mm):40

最大取付物厚さ(mm):7

施工締付トルク(N・m):35(350kgf/cm)

最大荷重(試験値)引抜(kN):20.11

最大荷重(試験値)せん断(kN):13.72

もれなくドリルビット(SDS軸タイプ 4枚刃)10.0X160 1本サービス。
