スライド方式採用のレバー形検出スイッチ

配送について

お届けの目安

※ヤフーショッピングのシステム上、お取り寄せ商品は「1ヵ月以内に発送」の表示となっております。

※商品によって納期は異なりますので、ご注文確認後メーカーへ問い合わせいたします。

メーカー在庫の欠品や受注生産などの理由によって長納期となり、表示より納期が遅れる際には、メールにてご連絡させていただきます。

※事前に納期を確認することも可能でございますので、ご希望の納期がございましたら、お電話や商品Q&Aにてお問い合わせください。

定格

アクチュエータ

回転レバー形

動作形

一般形

動作方式

スローアクション

スイッチ機構

自己復帰機構

接触形式

単極双投形

接点構成

1c

端子仕様

プリント基板用自立端子

負荷

微小負荷

定格通電電流

0.1A

開閉能力（DC）

無誘導負荷

定格電圧: DC30V / 抵抗負荷: 0.1A(NC) 0.1A(NO)

周囲温度範囲

使用時: -20〜+80℃

（ただし、氷結、結露のないこと）

周囲湿度範囲

使用時: 85% RH

(+5〜35℃にて)

性能

許容操作速度

1mm/s〜0.5m/s

許容操作頻度（機械的）

200回/分以下

許容操作頻度（電気的）

30回/分以下

接触抵抗

50mΩ以下(初期値)

(自由位置FP、動作限度位置TTP)

絶縁抵抗

同極端子間: 100MΩ以上

充電金属部とアース間: 100MΩ以上

（DC250V絶縁抵抗計にて セパレータ使用）

耐電圧

同極端子間: AC250V

充電金属部とアース間: AC250V

（50/60Hz 1min セパレータ使用）

機械的耐久性

5万回以上

電気的耐久性

5万回以上(定格負荷)

耐振動（誤動作）

自由位置、動作限度位置にて、10〜55Hz 複振幅 1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内

耐衝撃（耐久）

動作限度位置にて、最大1,000m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと

耐衝撃（誤動作）

動作限度位置にて、最大300m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内

保護構造

一般形

IEC60529規格(JEM規格): IP00

感電保護クラス

Class III

取付方法

ねじ取り付け

ケース材質

熱可塑性樹脂

質量

約0.3g

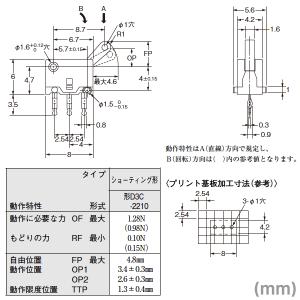

動作特性

動作に必要な力（OF）

A(直線)方向: 規格値 最大 1.28N

B(回転)方向: 参考値 最大 0.98N

もどりの力（RF）

A(直線)方向: 規格値 最小 0.10N

B(回転)方向: 参考値 最小 0.15N

自由位置（FP）

規格値 最大 4.8mm

動作位置（OP）

OP1: 規格値 3.4±0.3mm

OP2: 規格値 2.6±0.3mm

定格

アクチュエータ 回転レバー形

動作形 一般形

動作方式 スローアクション

スイッチ機構 自己復帰機構

接触形式 単極双投形

接点構成 1c

端子仕様 プリント基板用自立端子

負荷 微小負荷

定格通電電流 0.1A

開閉能力（DC）

無誘導負荷 定格電圧: DC30V / 抵抗負荷: 0.1A(NC) 0.1A(NO)

周囲温度範囲 使用時: -20〜+80℃

（ただし、氷結、結露のないこと）

周囲湿度範囲 使用時: 85% RH

(+5〜35℃にて)
