ACEIRMC 2.4インチ 128x64 OLED LCDディスプレイモジュール SSD1309 7ピン SPI/IIC I2C シリアルインターフェ - ショッピング・ショップ | 通販検索

ACEIRMC 2.4インチ 128x64 OLED LCDディスプレイモジ

【商品コード：49071739236】※他モールでも併売しているため、タイミングによって在庫切れの可能性がございます。その際は、別途ご連絡させていただきます。

商品コード

49071739236

商品名

ACEIRMC 2.4インチ 128x64 OLED LCDディスプレイモジュール SSD1309 7ピン SPI/IIC I2C シリアルインターフェース Arduino UNO R3用 (グリーン)

サイズ

2.42

カラー

グリーン

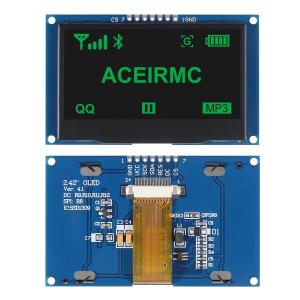

ドライバーチップ SSD1309インターフェース IIC/SPI をサポート。解像度128×64。ディスプレイサイズ2.4インチ。ディスプレイカラー:ホワイト/ブルー/イエロー/グリーンモジュールサイズ 71×43.5(mm)ガラスサイズ 60.5×37.00×(mm)表示領域55.02×27.49(mm)駆動電圧3.3~5V。ピン数 7ピン視野角160°動作温度 -40[度]~70[度]。保管温度 -40[度]~80[度]。SPIインターフェースの定義:1 GND - パワーグラウンド2 VDD - 電源供給 (2.8-5.5V)3 SCK -クロックライン4 SDA - データライン5 RES -リセットライン6 DC -データ/コマンド7 CS - チップセレクトパッケージ内容:ディスプレイモジュール x 1。

ACEIRMC 2.4インチ 128x64 OLED LCDディスプレイモジュール SSD1309 7ピン SPI/IIC I2C シリアルインターフェース Arduino UNO R3用 (グリーン)

商品コード：49071739236

サイズ：2.42

カラー：グリーン

2.4インチ 2.4インチ 128x64 OLED LCDディスプレイモジュール SSD1309 12864 7ピン SPI/IIC I2C シリアルインターフェイス Arduino UNO R3 C51用

ドライバーIC:SSD1309。

対角画面サイズ:2.4インチ。

SPI通信またはI2C通信の切り替えは、3つの抵抗器を構成することにより行えます。

IIC通信には抵抗器をR4からR3へ移動させる必要があり、R5には0オームの抵抗器がはんだ付けされています。
