オムロン 一般用基本スイッチ 基準形(一般形) 標準タイプ 定格通電電流15A ねじ締め端子 Z-15GQ-B - ショッピング・ショップ | 通販検索

●高精度・豊富な種類を誇る、ベストセラーの基本スイッチです。

●しゃ断容量が15Aと大きく、しかも高精度。繰り返し精度が良好です。

●マイクロスイッチの基本タイプであり、また用途に応じて基準形・分割接触形・維持接触形など、豊富な種類を品揃えです。

●基準形には微小負荷用もシリーズ化しました。

●端子部を安全に保護し、防滴性を備えた防滴端子。保護カバーとモールド端子形もラインナップです。

●使用目的に適した種々のアクチュエータが揃っており、用途に合わせた利用が可能です。

●微小負荷用の接点機構はクロスバー方式で、接点に金合金を採用しているため、微小負荷領域において非常に高い接触信頼性を発揮します。

●基準形(一般形)

●標準タイプ

●アクチュエータ:

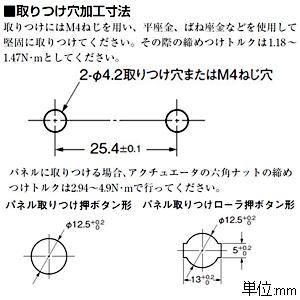

・パネル取りつけ押ボタン形 φ8.35

・ステンレス鋼押ボタン

・OP中

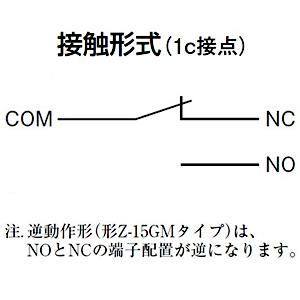

●接点構成:

・1c

・リベット

・銀

●接点間隔(標準値):0.5mm

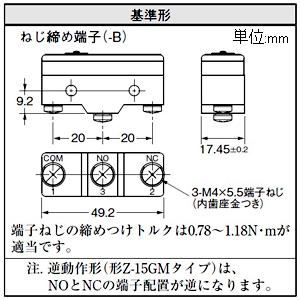

●端子仕様:ねじ締め端子(M4)

●負荷:一般負荷

●定格通電電流(A):15

●開閉能力(AC)

・抵抗負荷:AC125V 15A・AC250V 15A・AC500V 10A

・ランプ負荷(NC):AC125V 3A・AC250V 2.5A・AC500V 1.5A

・ランプ負荷(NO):AC125V 1.5A・AC250V 1.25A・AC500V 0.75A

・誘導負荷:AC125V 15A・AC250V 15A・AC500V 6A

・電動機負荷(NC):AC125V 5A・AC250V 3A・AC500V 1.5A

・電動機負荷(NO):AC125V 2.5A・AC250V 1.5A・AC500V 0.75A

●開閉能力(DC):

・抵抗負荷:DC8V 15A・DC14V 15A・DC30V 6A・DC125V 0.5A・DC250V 0.25A

・ランプ負荷(NC):DC8V 3A・DC14V 3A・DC30V 3A・DC125V 0.5A・DC250V 0.25A

・ランプ負荷(NO):DC8V 1.5A・DC14V 1.5A・DC30V 1.5A・DC125V 0.5A・DC250V 0.25A

・誘導負荷:DC8V 15A・DC14V 10A・DC30V 5A・DC125V 0.05A・DC250V 0.03A

・電動機負荷(NC):DC8V 5A・DC14V 5A・DC30V 5A・DC125V 0.05A・DC250V 0.03A

・電動機負荷(NO):DC8V 2.5A・DC14V 2.5A・DC30V 2.5A・DC125V 0.05A・DC250V 0.03A

●許容突入電流(A):

・常時閉路:最大30

・常時開路:最大15

●周囲温度範囲(℃):-25〜80(ただし、氷結しないこと)

●周囲湿度範囲(%RH):35〜85

●許容操作速度:0.01mm/s〜1m/s

●許容操作頻度(回/分):

・電気的:20以下

・機械的:240以下

●接触抵抗(初期値)(mΩ):15以下

●絶縁抵抗(MΩ):100以上(DC500Vメガにて)

●耐電圧:

・同極端子間:AC1000V 50/60Hz 1min

・充電金属部とアース間:AC2000V 50/60Hz 1min

・各端子と非充電金属部間:AC2000V 50/60Hz 1min

●耐久性:

・電気的:50万回以上

・機械的:1000万回以上

●保護構造:IP00

●感電保護クラス:Class Ⅰ

●トラッキング特性(PTI):175

●耐振動:誤動作 10〜55Hz・複振幅 1.5mm(誤動作1ms以内)

●耐衝撃(m/s2):耐久 1000

●動作に必要な力(OF)(N):規格値 2.45〜3.43

●もどりの力(RF)(N):規格値 最小1.12

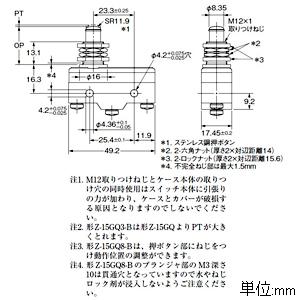

●動作までの動き(PT)(mm):規格値 最大0.4

●動作後の動き(OT)(mm):規格値 最小5.5

●応差の動き(MD)(mm):規格値 最大0.05

●動作位置(OP)(mm):規格値 21〜22.6

●RoHS適合品

●規格認証/適合状況:UL認証・CSA認証・CEマーキング・CCC認証
