【並行輸入品】 SunFounder LCD2004 モジュール 3.3V バックライト Arduino R3 Mega2560 Raspberry Pi 20x4 ホワイト文字のブルー背景用 - ショッピング・ショップ | 通販検索

シングルボードコンピュータ

大画面で 4 行に文字、数字、記号を含む 20 文字を表示。

使用電圧:5V。コントラストは50Kポテンショメーターで調整可能。

明るいバックライト、文字をはっきりと表示。

モジュール寸法:97 x 59 x 12 mm;表示エリアサイズ:71 x 21 mm

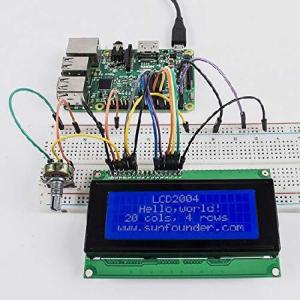

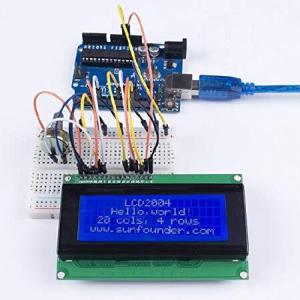

Arduinoやその他のマイクロコントローラーに対応。

説明: はじめに

LCD2004 ディスプレイはドットマトリックスモジュールで、文字、数字、記号を含む20文字を表示し、4ビットと8ビットのデータ転送モードをサポートします。 Arduino IDE用の内蔵ライブラリLiquid Crystalを初心者に呼び出すのにとても便利です。編集する必要がありません。

動作電圧:5V。50Kポテンショメーターをオンサイドで調整できるコントラスト。 3.3Vバックライトを使用するには、ピンAを3.3V、ピンKをGNDに接続するだけです。

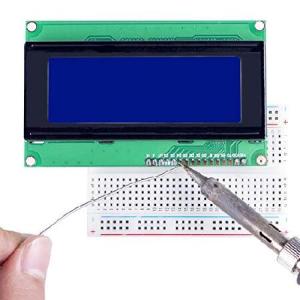

注意: 使用前にピンヘッダーをはんだ付けしてください。

ピン機能。

VSS: 地面に接続。

VDD: +5V電源に接続。

VO: コントラストを調整します。

RS: LCDメモリのどこにデータを書き込んでいるかを制御するレジスターセレクトピン。 画面上のものを保持するデータレジスター、またはLCDコントローラーが次に何をするかについての指示を探す指示レジスターを選択できます。

R/W: 読み取り/書き込みピンで読み取りと書き込みモードを選択。

E: 低レベルのエネルギーが供給されると、LDCモジュールに関連する指示を実行するイネーブルピンです。

D0-D7: データの読み取りと書き込み。

AとK: LCDバックライトを制御するピン。

詳細はクリックしてください: http://wiki.sunFounder.cc/index.php?title=LCD2004_Module

パッケージ内容。

1 x LCD2004(ピンは含まれません)。

当サイトをご覧頂き誠にありがとうございます。弊社商品は全て正規店からの新品・並行輸入品です。税関手続・関税払いは全て弊社で対応の上、全国送料無料でお届けします。弊社海外倉庫より国内に発送しますので、お届けまで2-15営業日程度お時間を頂いております。税関検査により無作為に開封された場合、ごく稀に外箱に損傷が生ずる場合がありますが、商品自体の品質には問題ございませんのでご安心ください。（商品が電波法上の技術基準に適合する必要がある無線機器の場合：商品は並行輸入品のため、電波法上の技術基準に適合致しません。日本国内で使用すると電波法に違反する恐れがありますので、ご購入・ご使用には十分ご注意ください）

カテゴリー: パソコン

メーカー: SunFounder

ブランド: SUNFOUNDER

高さ: 10.2 センチ

幅: 7.2 センチ

奥行: 1.4 センチ

重量: 0.1 Kg
