日本製の品質！

【ばいてん 一口メモ 1 】

１．交換時期

・オールドコールマンを入手したとき → ほとんどの場合、グラファイトパッキンは劣化していますので、一時的に使えても危険です。

・燃料バルブを回して、重く感じたとき → 劣化しているから重いのです。

・燃料バルブを回した際、ステムがガソリンで湿り始めたとき → きつくしめても、一時的に直るだけで、いずれ再発します。また燃料バルブがさらに重くなります。

２．交換方法(L327を想定した方法 - 作業時間は15分から30分ですが、後述のとぐろなし(普通のグラファイト)よりは短時間で終わります)

１）バルブアセンブリより、モンキーレンチなどでバルブナットを回し、燃料バルブ一式を引き抜きます。

２）バルブステム上にあるストッパー(スチール製の棒)とワッシャーを外し、先端からバルブナットを取り出します。

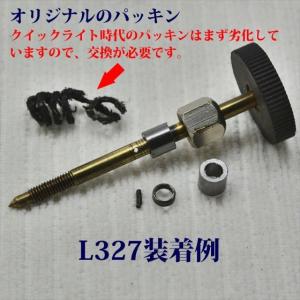

３）すると、バルブナットに中に、とぐろを巻いた黒いアスベストが見えますが、これがクイックライトのグラファイトシールです。

４）細い棒のようなもので、とぐろをつつき、頭が出たところで、細いプライヤーでつかみ一気にほじくり出します。バルブナットは真鍮製なので、傷つけないように慎重に行ってください。

５）バルブナットの中をきれいにします(最後は水洗い)。またネジの溝もきれいにしてください。ネジの溝に劣化した旧パッキンが残っていると「旧パッキンの上から新パッキンが乗る」シールとなり、圧漏れの原因となり短命に終わります。圧は弱い部分から攻めてきます。「金属と新パッキンを密着させる」シールとし、めんどくさがらずに、しっかりメンテをしてください。

６）必須ではありませんが、グラファイトパッキンに当たる部分のステムに、シリコングリースか、耐熱グリースを塗ると燃料バルブがよりスムーズに回るようになるうえ、耐久性も延びます。

７）新しいグラファイトパッキンをはめ、ストッパー(スチール製の棒)とワッシャーを元付いていたように取り付けます(これを忘れると燃料バルブがいつまでも回り、スポッと抜けます。点火中はとても危険ですので、必ず元の通りに戻してください)。

８）バルブアセンブリに取りつけます。力任せに締めすぎないように注意してください。

９）テストします。ガソリンが漏れる（バルブステムを湿らすようなら）、バルブナットを少し締めてやります。漏れがなくなるまで繰り返します。

注１）グラファイトパッキンが長いようであれば、よく切れるカッターナイフでカットしてください。

注２）作業時間は15分から30分ですが、初めてやる方はもっとかかるかもです。

・とぐろが途中で切れ・切れになった場合、ほじくりには時間がかかります。

・ネジの溝には、若干グラファイトが残っている場合がありますので、千枚通しの先端をその溝にあて、

ナットを回してやると、きれいに取れます(ちょっと快感)。

注３）バルブステム上にあるストッパーとワッシャーが固着して外れないケースがあります。

お困りの方は取引連絡の際お知らせください。確実な対策方法をお教えします。

古いグラファイトパッキンをきれいに除去したバルブナットの例

【ばいてん 一口メモ 2 】

・パーツリストはこちらから参照できます。ご購入検討の際、参考としてください。

・パーツリストは別ページで開き、現在のページは閉じませんのでご安心ください。

・品番は時代と共に変化します。当ページ記載の品番は生産当時の番号で、リンク先のパーツリストとは一致しない場合がありますので、予め了承願います。

品名

Coleman Graphite Packing for use on most lamps,lanterns and stoves with a small valve stem.

品番

コールマンの216-620,216-6201に相当

製造国

Japan

＊１）交換時期、交換方法は【ばいてん一口メモ 1 】にて解説しています。

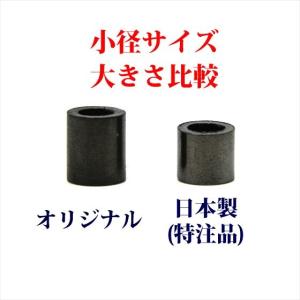

＊２）大きさ比較(写真5枚目より)

元々オリジナルには繊維質が入っており、圧縮率が高かったのですが、最新素材(日本製)は高密度なので、かつ、機種により元々オリジナルをカットして使用するケースもあったので、当店でオリジナルよりサイズを設計変更しました。

【適合する機種】

以下の小径サイズを持つ初期コールマンに適合します。

【ランタン】323系のエアオーランタン、327 427 227 E20系のクイックライトランタン、220 228スラントのインスタントライトランタンなど

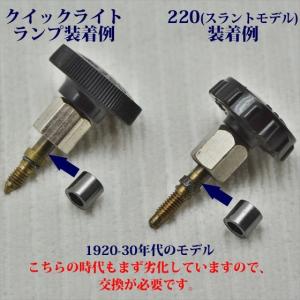

【ランプ】クイックライトランプ全般、117 118 119(除くBモデル)系のインスタントライトランプなど

【ストーブ】500 500Aシングルストーブ、425 425B 425C 425D 425Eのツーバーナーストーブ

＊316 319, 275 275A, 234 235 249のケロシンのランタンや20-30年代のオールドツーバーナーストーブ、エアーオーランプは標準/小径の両サイズとも適合しません。特殊サイズとして販売している「グラファイトテープ(当店品番:P248)」をお勧めします。

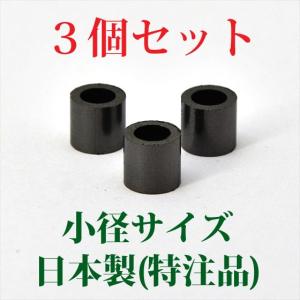

■■■ ３個セットです ■■■

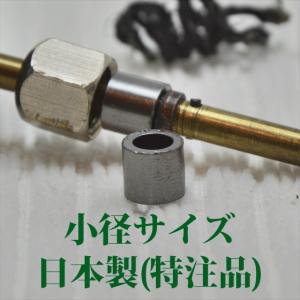

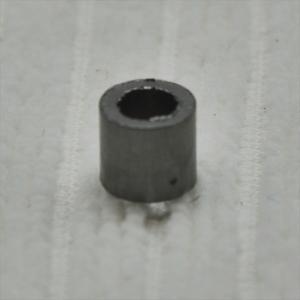

グラファイトパッキン 小径サイズ、燃料バルブを回しても圧力に耐え、エアーやガソリン漏れを防ぐ役目をします。クイックライトなどの初期コールマンは、まずこのパッキンが劣化しており、メンテの際、交換をお勧めします。

出品物は日本製(特注品)で、オリジナル品と同じ品質を確保し、また安価にご提供します。

適合機種は下記【適合する機種】に記載

このパーツはコールマンで言う、216-620,216-6201に相当します。これらは時代とともに変化した品番でありますが、ひとつの部品を指します。

是非貴殿の定番品として、交換パーツ、または、予備にいかがでしょうか？

【間違え防止】

425ツーバーナーストーブについて、"425Ｅ"まではこの小径サイズ、"425Ｆ"と最終の"425-456T"は標準サイズとなります。
