【並行輸入品】 L298N デュアルHブリッジモータードライブコントローラー Arduinoスマートカーロボットパワーステッピングモータードライバーモジュール用 - ショッピング・ショップ | 通販検索

シングルボードコンピュータ

L298N デュアルモーターコントローラモジュールは、L298N HブリッジICに基づくすっきりしたモーターコントロールモジュールで、2つのDCモーターの速度と方向を制御したり、1つのバイポーラステッパーモーターを簡単に制御できます。

L298Nをメインドライバーチップとして搭載し、強力な運転能力/小型加熱/強力な干渉防止/低熱帯値。

Well Built デュアルチャンネルHブリッジドライバー動作モードは、より高い動作効率を生み出します。

大容量のフィルターコンデンサとダイオードを使用し、フリーホイール保護機能で信頼性を向上。

電圧安定チップの損傷を避けるため、12V以上の駆動電圧を使用する場合は、外部5Vロジック電源をご使用ください。

説明: 製品の特徴:

このモジュールは内部 5V 電源を 1 つに統合されています。つまり、運転電圧が 7 V-35 V のエネルギーボードの電源を論理的に行います。5 V のエネルギーボードの電源がオンになった場合は、インターフェースに電圧を入力しないでください。5 V の電圧をリードして外部使用することができます。

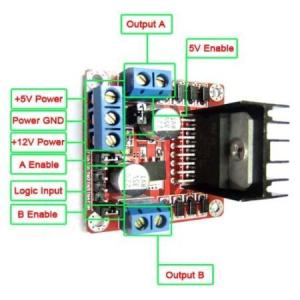

例:ENAはIN1 IN2がOUT1 OUT2を制御します。

ENBはIN3 IN4をOUT3 OUT4を制御します。

仕様:

ダブルHブリッジドライブチップ:L298N

論理電圧: 5V。

論理電流: 0-36mA。

保管温度: -20~+135度。

動作モード:Hブリッジドライバー(デュアル)。

駆動電圧:5V-35V。

駆動電流:2A(最大シングルブリッジ)。

最大電力: 25W。

駆動電圧が7V-35の場合、内蔵5V電源供給。

用途:

H-Bridgeは主にモーターの速度と方向を制御するために使用されますが、ハイパワーの LED アレイなどの特定の照明プロジェクトの明るさを駆動するなどの他のプロジェクトに使用できます。

使い方:

H-Bridgeは、どちらの極性でも電流を駆動し、パルス幅変調(PWM)で制御できる回路です。

*パルス幅変調は、電子パルスの持続時間を制御する手段です。 モーターでは、ブラシを水輪と電子の流れを流れる水滴として想像してみてください。 電圧は、一定の速度でホイールの上を流す水が多いほど、電圧が高くなります。 モーターは一定の電圧で定格され、電圧が重くなる場合や、モーターを遅らせるために素早く落としても損傷する可能性があります。 したがって、PWM。 水輪のアナログを取って、パルスに当たるが、一定の流れで水を考えます。 パルスが長いほど、ホイールが早くなり、パルスが短くなるほど、水ホイールがゆっくり回ります。 モーターはより長持ちし、PWMで制御すればより信頼できます。

パッケージ内容:

L298Nモジュール1個。

当サイトをご覧頂き誠にありがとうございます。弊社商品は全て正規店からの新品・並行輸入品です。税関手続・関税払いは全て弊社で対応の上、全国送料無料でお届けします。弊社海外倉庫より国内に発送しますので、お届けまで2-15営業日程度お時間を頂いております。税関検査により無作為に開封された場合、ごく稀に外箱に損傷が生ずる場合がありますが、商品自体の品質には問題ございませんのでご安心ください。（商品が電波法上の技術基準に適合する必要がある無線機器の場合：商品は並行輸入品のため、電波法上の技術基準に適合致しません。日本国内で使用すると電波法に違反する恐れがありますので、ご購入・ご使用には十分ご注意ください）

カテゴリー:

メーカー: Ardest

ブランド: Ardest

高さ: 19.1 センチ

幅: 10.6 センチ

奥行: 3.4 センチ

重量: 0.0 Kg
