モータドライブ基板TypeRTL Ver2.0（製作キット） - ショッピング・ショップ | 通販検索

製作マニュアル、回路図、部品表は弊社ダウンロードページをご覧ください。

リンク：ロボテナダウンロードページ

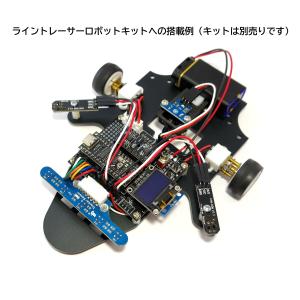

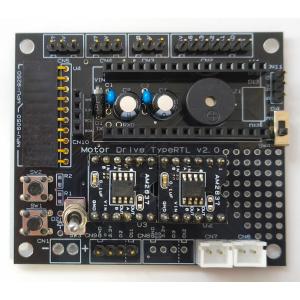

ロボット製ライントレーサーロボットキットTypeR Ver2.0で使用しているモータドライブ基板TypeRTL Ver2.0です。

チップ部品のはんだ付けが不要で初心者にオススメのキットです。

2025年12月発売分から自社開発のAM2837モータードライバモジュールに変更しました！

DCモータ×2ch、アナログ入力6ch、エンコーダ入力2ch、デジタル入力2ch、（ブザーまたはIO入出力1ch）、3軸加速度3軸ジャイロ搭載可、I2C-OLED接続可、プッシュスイッチ2chなど搭載しています。

ロボトレース競技やロボットランサー競技にオススメです！

★ArduinoNanoのサンプルプログラム(スケッチ)は弊社ダウンロードをご覧ください。

モータードライバ：AM2837

電源電圧：6〜9.6V

板厚：1.0mm

サイズ：54×66mm

レジスト色：黒

※従来のBD65496MUVも使用可能です（モーター制御関数のみVer1.0に戻す必要有り）

【AM2837スペック】

・メーカー：AMtek semiconductors

・対応電圧：2.7〜13.5V

・ロジック電圧：-0.3〜6V

・オン抵抗：95mΩ

・定格電流：3.5A

・ピーク電流：6A

・最大50kHzでのPWM制御が可能
