Arduino MEGA用ユニバーサル基板 UB-ARD02

□オープンソースのマイコン基板「Arduino MEGA（アルドゥイーノ メガ）」と同サイズのユニバーサル基板です

□コネクタ位置をArduino MEGAに合わせていますので、ずれることなくArduino MEGAに装着できます。

□コネクタの各ピンの信号名をシルク印刷で表記しています。

□はんだ付けがしやすい大きなランドを採用しています。

□通常の「Arduino」にもご使用いただけます。





主な仕様

寸法    53.34×101.60mm

材質・板厚      ガラスエポキシ（FR-4）両面 1.6t

仕上処理        スルーホール、金フラッシュ、両面黒レジスト、片面黄色シルク



※接続用コネクタは付属していません。別途お買い求めください

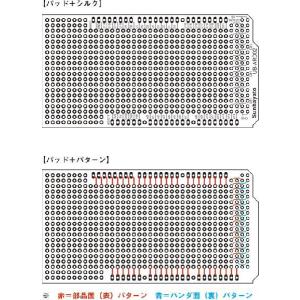

基板※パターン図の縮尺率は一定ではありませんのでご注意ください。
