浴槽と風呂釜とを接続するロング管です！





■

バス接続管と浴槽接続金具が一緒になった外釜用ロング管です。浴槽と風呂釜を接続する際に使用します。

■

ゴムのロング管なので、芯がずれていても接続しやすく、別売りジャバラが不要で風呂釜に直接接続できます。また風呂釜側接続管が45・50ミリのどちらでも接続できます

■

材質：黄銅、ステンレス、EPDM(エチレンプロピレンゴム)

■

風呂釜側サイズ

直径45・50ミリの接続パイプに適合

■

浴槽側サイズ

直径48ミリ前後の取付穴で、厚み20ミリ以下の浴槽に適合

■

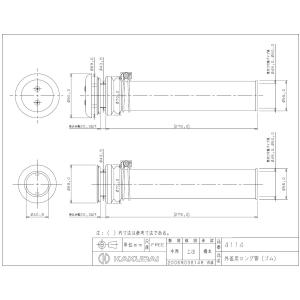

詳細図面

GIFファイル（自動縮尺される場合には拡大してご覧ください）

■

取付け方法

■

浴槽に穴あけする場合には、浴槽材質に合った48ミリのホルソーを使い、ドリルで穴あけします

■

浴槽裏にバンドを締付けたゴム側をあてて、内側からパッキンをセットした金具を締付けます。締付けは金具内側の突起を使って幅40ミリの鉄板かドライバー2本等をクロスして締めます

■

風呂釜側接続パイプに既設ジャバラのゴムかす等あればきれいに除去します

■

ロング管を風呂釜側接続管に規定長さを差しこみ、マイナスドライバーか10ミリのスパナで締め込みます

■

最後は必ず浴槽に水を張って漏水の有無を確認します。



■

必要工具

48ミリホルソーとドリル、カッターナイフ、スパナ類、ドライバー等が必要

ロング管2個、接続金具2個
