海外製品であり、現在までプログラムが書き込めない不良品が約０．７パーセントあったため日本国内で下記検査を行っています。

【概略】

起動後に、シリアルが開いていない → LED が高速点滅して停止（エラー）

シリアルが開いている場合

TEST OK を 5回出力

同時に LED（D13）が 5回点滅、終了後

FINISH - RESET を出力

項目

内容

正常時の動作

接続確認

シリアル接続の有無を確認

接続なし：LEDが高速点滅し停止

機能テスト

5回連続の通信＆点灯テスト

「TEST OK」の出力とLED点滅

自動復旧

再検査のための自動リセット

終了後、0.5秒以内に自動再起動

【検査プログラム例（随時改善）】

include int count = 0;

void setup() {

pinMode(13, OUTPUT);

Serial.begin(9600);

delay(100);

// シリアルが開かれていない場合 → エラー表示

if (!Serial) {

while (true) {

digitalWrite(13, HIGH);

delay(100);

digitalWrite(13, LOW);

delay(100);

}}}

void loop() {

if (count < 5) {

// シリアル出力

Serial.println("TEST OK");

// LED 点滅

digitalWrite(13, HIGH);

delay(200);

digitalWrite(13, LOW);

delay(200);

count++;

} else {

// 正常終了 → 自動リセット

Serial.println("FINISH - RESET");

delay(500);

// ウォッチドッグを使ってリセット

wdt_enable(WDTO_15MS);

while (true) {

}}}

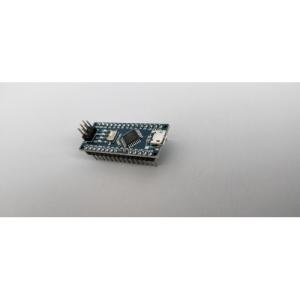

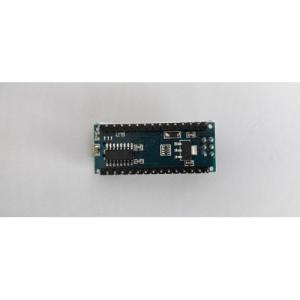

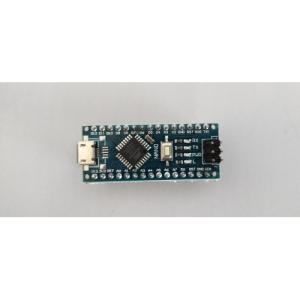

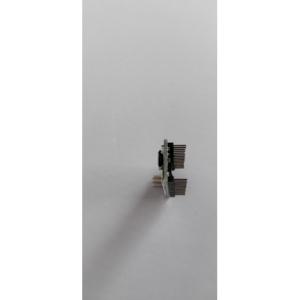

Arduino nano CH340 ドライバー 16Mhz ATMEGA328P と互換性あり

Arduino Nano互換ボードです！

接続はUSB Micro-B で、Arduinoのブートローダーは書込み済みですので、すぐに使用できます。
