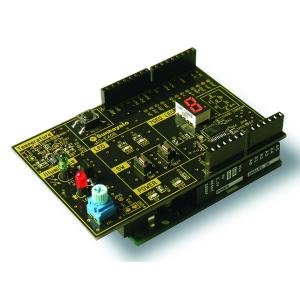

Arduino Unoに重ねて使用出来る学習用シールドです。

※こちらの商品はお取り寄せになります。

メーカー欠品などにより、納期がかかることや、メーカー生産終了などの理由によりご購入できない場合がございます。

予めご了承くださいますよう、お願い申し上げます。

搭載I/O ： 7セグメントLED ×1、スイッチ ×2、LED ×2

搭載センサ ： 温度センサ（TI社製 TMP102、I2C接続）×1、照度センサ（JRC社製 NJL7502L）×1

基板サイズ ： 53.34×81.28mm

付属品 ： Arduino接続用コネクタ（6ピン×2個、8ピン×2個）（ご使用前にハンダ付けしてください）

対応Arduino ： Arduino Uno

※本製品を使用するときは、Arduino Uno、パソコン、USBケーブル（A オス−Bオス）、開発ツール（Arduino IDE）を別途ご用意下さい。

■基板に搭載しているスイッチ（入力）、LED（出力）、7セグメントLED、温度センサ、照度センサを使用した学習が出来ます。

■I2C通信対応のデバイスを接続することが出来ます。

■パターンジャンパの設定により本製品で使用しているI/O端子を開放し、別のI/Oデバイスを使用することが出来ます。

■照度センサの状態をトリガーとした外部制御が可能です。（例：暗くなったら外部接続したLEDを点灯させるなど）

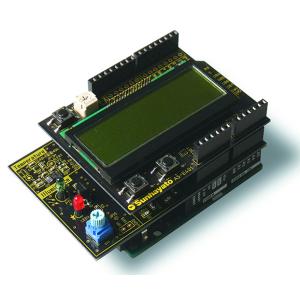

■弊社別売品のLCDシールド「AS-E401」を本製品の上に重ねて使用することにより、本製品に搭載している温度センサで測定した温度をLCDで表示するなどLCDの学習をすることが出来ます。このとき、本製品上のスイッチ、LED、7セグメントLEDは使用出来なくなります。
