YMS PARTS LCD 1602 ディスプレイモジュール青背景・白文字 16×2行 I2C 一体型インターフェースピンはんだ済 Arduino／電子工作用

この商品は「Yahooショップ」でご購入いただけます。詳しくは下のボタンよりショップサイトへどうぞ。

製品情報

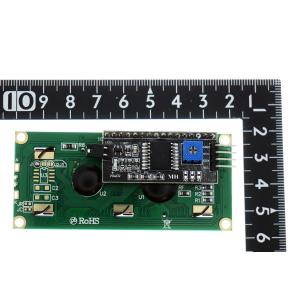

LCD1602 とインターフェースはピンハンダ済みです。

モジュール仕様

動作電圧：3.3V〜5.5V

バックライト付白抜き

ピンピッチ：2.54mm 標準ピッチ

取り付け方式：ネジ止め

取り付け穴サイズ：直径3mm、ピッチ30mm

外形寸法：

モジュールサイズ：80mm × 36mm

基板サイズ：75mm × 30mm

インターフェース説明：

電源：VCC（電源入力端子）、GND（グラウンド）

信号：SDA（データ信号線）、SCL（クロック信号線）

機能紹介

マイコンの I/O ピン数が足りない場合、この IIC（I2C）インターフェース付きの LCD1602 モジュールはとても便利です。

バックライトの明るさを調整したり、表示内容を書き換えたりといった操作も簡単に行えます。

また、ジャンパーキャップを外すことでバックライトの ON/OFF を切り替えることもできます。

I2C アドレスの対応：

A0 A1 A2 I2Cアドレス

0 0 0 0x20

1 0 0 0x21

0 1 0 0x22

1 1 0 0x23

0 0 1 0x24

1 0 1 0x25

0 1 1 0x26

1 1 1 0x27
