商品の詳細情報

解像度128x64 有機EL OLEDディスプレイLCDモジュール

【基本仕様】

・サイズ：1.54インチ

・解像度：240x240

・ドライブIC：ST7789

・視覚可能角度：IPSフル視覚対応

・対応プラットフォーム：RasberryPi arduino 51シリーズ、MSP430シリーズ、STM32/2、CSRチップ等

・超低効率消耗：正常0.04W

・ワイド電圧支持：DC 3.3V-5V

・温度：−30°C to 70°C

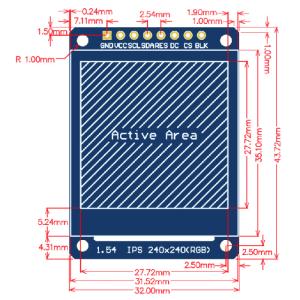

・モジュール寸法：32.00x43.72 (mm)

・通信方法：SPI(4-line SPI interface)

・表示領域：27.72X27.72 (mm)

・タッチ対応：未対応

【ピン配置詳細】

・1 GND LCD 電源グランド

・2 VCC LCD 電源は正 (3.3V)

・3 SCL LCD SPI バスクロック信号

・4 SDA LCD SPI バス書き込みデータ信号

・5 RES LCDリセット制御信号(ローレベルリセット)

・6 DC LCDレジスタ/データ選択制御信号（ローレベル：レジスタ、ハイレベル：データ）

・7 CS LCD チップセレクト制御信号（ローレベルイネーブル）

・8 BLK LCD バックライト制御信号（ハイレベル点灯、制御が必要ない場合は、3.3V を接続してください)

【パッケージ内容】

1ｘ1.54インチIPSディスプレイモジュール
