オムロン(OMRON) D2F-L 形D2F極超小形基本スイッチ (ヒンジ・レバー形) NN - ショッピング・ショップ | 通販検索

豊富な端子バリエーションを持つ極超小形基本スイッチ

配送について

お届けの目安

※ヤフーショッピングのシステム上、お取り寄せ商品は「1ヵ月以内に発送」の表示となっております。

※商品によって納期は異なりますので、ご注文確認後メーカーへ問い合わせいたします。

メーカー在庫の欠品や受注生産などの理由によって長納期となり、表示より納期が遅れる際には、メールにてご連絡させていただきます。

※事前に納期を確認することも可能でございますので、ご希望の納期がございましたら、お電話や商品Q&Aにてお問い合わせください。

▼商品紹介の動画です▼

視聴ページへ(外部サイト)

▼ 詳細動画 ▼

視聴ページへ(外部サイト)

定格

アクチュエータ

ヒンジ・レバー形

動作形

一般形

動作方式

スナップアクション

スイッチ機構

自己復帰機構

接触形式

単極双投形

接点構成

1c

接点間隔

0.25mm(標準値)

端子仕様

プリント基板用端子

負荷

一般負荷

定格通電電流

3A

開閉能力（AC）

無誘導負荷

定格電圧: AC125V / 抵抗負荷: 3A(NC) 3A(NO)

開閉能力（DC）

無誘導負荷

定格電圧: DC30V / 抵抗負荷: 2A(NC) 2A(NO)

周囲温度範囲

使用時: -25〜+85℃

（ただし、氷結、結露のないこと）

周囲湿度範囲

使用時: 85% RH以下

(+5〜35℃にて)

性能

許容操作速度

5mm/s〜0.5m/s

許容操作頻度（機械的）

100回/分以下

許容操作頻度（電気的）

30回/分以下

接触抵抗

30mΩ以下(初期値)

(自由位置FP、動作限度位置TTP)

絶縁抵抗

同極端子間: 100MΩ以上

充電金属部とアース間: 100MΩ以上

各端子と非充電金属部間: 100MΩ以上

（DC500V絶縁抵抗計にて セパレータ使用）

耐電圧

同極端子間: AC600V

充電金属部とアース間: AC1,500V

各端子と非充電金属部間: AC1,500V

（50/60Hz 1min セパレータ使用）

機械的耐久性

100万回以上

電気的耐久性

3万回以上(定格負荷)

耐振動（誤動作）

動作限度位置にて、10〜55Hz 複振幅 1.5mmの振動周期3〜5分の振動を、X、Y、Z方向に各10分間印加し、誤動作1ms以内

耐衝撃（耐久）

動作限度位置にて、最大1,000m/s**2の衝撃をX、Y、Z方向に各10回印加後、電気的、機械的に異常のないこと

耐衝撃（誤動作）

動作限度位置にて、最大300m/s**2の衝撃をX、Y、Z方向に各3回印加し、誤動作1ms以内

保護構造

一般形

IEC60529規格(JEM規格): IP40

感電保護クラス

Class I

トラッキング特性(PTI)

175

適用規格（UL）

規格番号: UL1054

ファイルNo.: E41515

適用規格（CSA）

規格番号: CSA C22.2 No.55

ファイルNo.: LR21642

取付方法

ねじ取り付け

ケース材質

熱可塑性樹脂

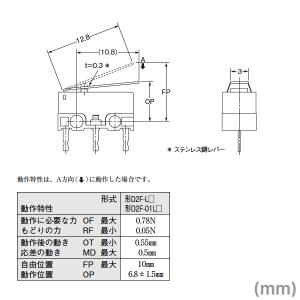

動作特性

動作に必要な力（OF）

規格値 最大 0.78N

もどりの力（RF）

規格値 最小 0.05N

動作後の動き（OT）

規格値 最小 0.55mm

応差の動き（MD）

規格値 最大 0.5mm

自由位置（FP）

規格値 最大 10mm

動作位置（OP）

規格値 6.8±1.5mm

注意事項

スイッチの取りつけ、取りはずしや配線作業、および保守点検時は、必ず電源をOFFの状態で行ってください。感電および焼損の恐れがあります。

定格

アクチュエータ ヒンジ・レバー形

動作形 一般形

動作方式 スナップアクション

スイッチ機構 自己復帰機構

接触形式 単極双投形

接点構成 1c

接点間隔 0.25mm(標準値)

端子仕様 プリント基板用端子

負荷 一般負荷

定格通電電流 3A

開閉能力（AC）

無誘導負荷 定格電圧: AC125V / 抵抗負荷: 3A(NC) 3A(NO)

開閉能力（DC）

無誘導負荷 定格電圧: DC30V / 抵抗負荷: 2A(NC) 2A(NO)

周囲温度範囲 使用時: -25〜+85℃

（ただし、氷結、結露のないこと）

周囲湿度範囲 使用時: 85% RH以下

(+5〜35℃にて)
