Youmile MAX7219ドットLEDマトリックスMCU 8x32制御LEDディスプレイモジュールドライブ、Arduino Raspberr - ショッピング・ショップ | 通販検索

Youmile

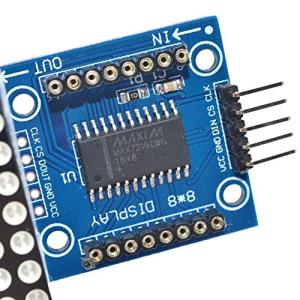

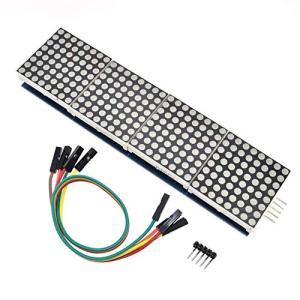

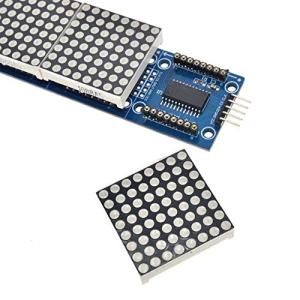

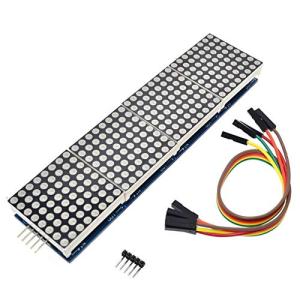

1. MAX7219は、マイクロプロセッサを8桁のデジタル7セグメントLEDディスプレイに接続する統合シリアル入力/出力コモンカソードディスプレイドライバ です。また、 棒グラフ表示または64個の個別のLEDに接続することもできます。 2。オンチップBタイプBCDエンコーダー、マルチチャンネルスキャンループ、セグメントワード ドライバー、および各データを保存するための8 * 8スタティックRAMが含まれています。各LEDのセグメント電流を設定するために、1つの外部レジスタのみが使用されます。 3。便利な4線式シリアルインターフェイスは、すべての一般的な マイクロプロセッサに接続できます。更新時にすべてのディスプレイを上書きする必要なく、各データをアドレス指定できます。 MAX7219では、ユーザーが各データをエンコードするかどうかを 選択することもできます。 4。デバイス全体には、150μAの低電力シャットダウンモード、アナログおよびデジタル 輝度制御、ユーザーが1?8ビットのデータを表示できるスキャン制限レジスタ、 すべてを許可する検出モードが含まれます。点灯するLED。 5。 1つのドットマトリックスを駆動するには、3つのIOポートのみが必要ですドットマトリックスを表示してもちらつきませんカスケードのサポート 6。入力および出力インターフェイスを備えたモジュールは、複数のモジュールのカスケードをサポートします。 7。 64個の固定ネジ穴、3mmの開口部により、1つのモジュールで8 * 8共通カソードアレイを駆動できます。 配線手順： 1。モジュールの左側が入力ポートで、右側が出力ポートです。 2。 1つのモジュールを制御する場合、入力ポートをCPUに接続するだけで済みます。 3。複数のモジュールがカスケード接続されている場合、最初のモジュールの入力はCPUに接続され、出力は2番目のモジュールの入力に接続され、2番目のモジュールの出力は入力の に接続されます3番目のモジュールなど。 51 MCUを例に挙げます。 VCC→5V GND→GND DIN→P2.2 CS→P2。 1 CLK→P2.0 梱包内容:: 1 xドットマトリックスモジュール 5 x DuPontライン
