【定格/性能】

●アクチュエータ：

ヒンジ・レバー形

ステンレス鋼レバー

●接点構成：

1c (単極双投形)

クロスバ

金合金

●接点間隔（標準値）：0.25mm

●端子仕様：プリント基板用端子

●負荷：微小負荷

●定格通電電流：0.1A

●開閉能力(DC)：抵抗負荷: DC30V 0.1A

●周囲温度範囲：-40〜85℃ 60%RH以下 (ただし、氷結、結露しないこと)

●周囲湿度範囲：85%RH以下 5〜35℃にて

●許容操作速度：5〜500mm/s

●許容操作頻度：

電気的: 30回/分以下

機械的: 100回/分以下

●接触抵抗（初期値）：100mΩ以下

●絶縁抵抗：100MΩ以上 (DC500V絶縁抵抗計にて)

●耐電圧：

同極端子間: AC600V 50/60Hz 1min

充電金属部とアース間: AC1500V 50/60Hz 1min

各端子と非充電金属部間: AC1500V 50/60Hz 1min

●耐久性：電気的: 10万回以上 (30回/min)

●機械的: 100万回以上 (60回/min)

●保護構造：IP40

●耐振動：誤動作: 10〜55Hz 複振幅 1.5mm

●耐衝撃：

耐久: 最大1000m/s2

誤動作: 最大300m/s2

●動作に必要な力（OF）：規格値 最大0.78N

●もどりの力（RF）：規格値 最小0.05N

●動作後の動き（OT）：規格値 最小0.55mm

●応差の動き（MD）：規格値 最大0.5mm

●自由位置（FP）：規格値 最大10mm

●動作位置（OP）：規格値 5.3〜8.3mm

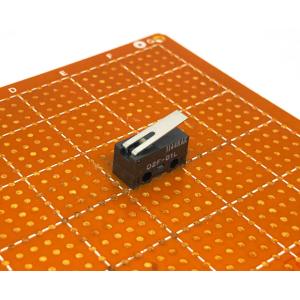

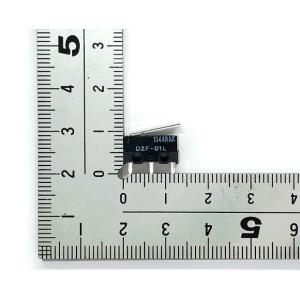

OMRONの極超小型基本スイッチ(マイクロスイッチ)。ヒンジ・レバー形、定格：DC30V 0.1A、接点構成：1c、OF(動作に必要な力)：0.78N。
