受信レベル測定機器！

受信レベル測定に！

デジタルレベル チェッカー

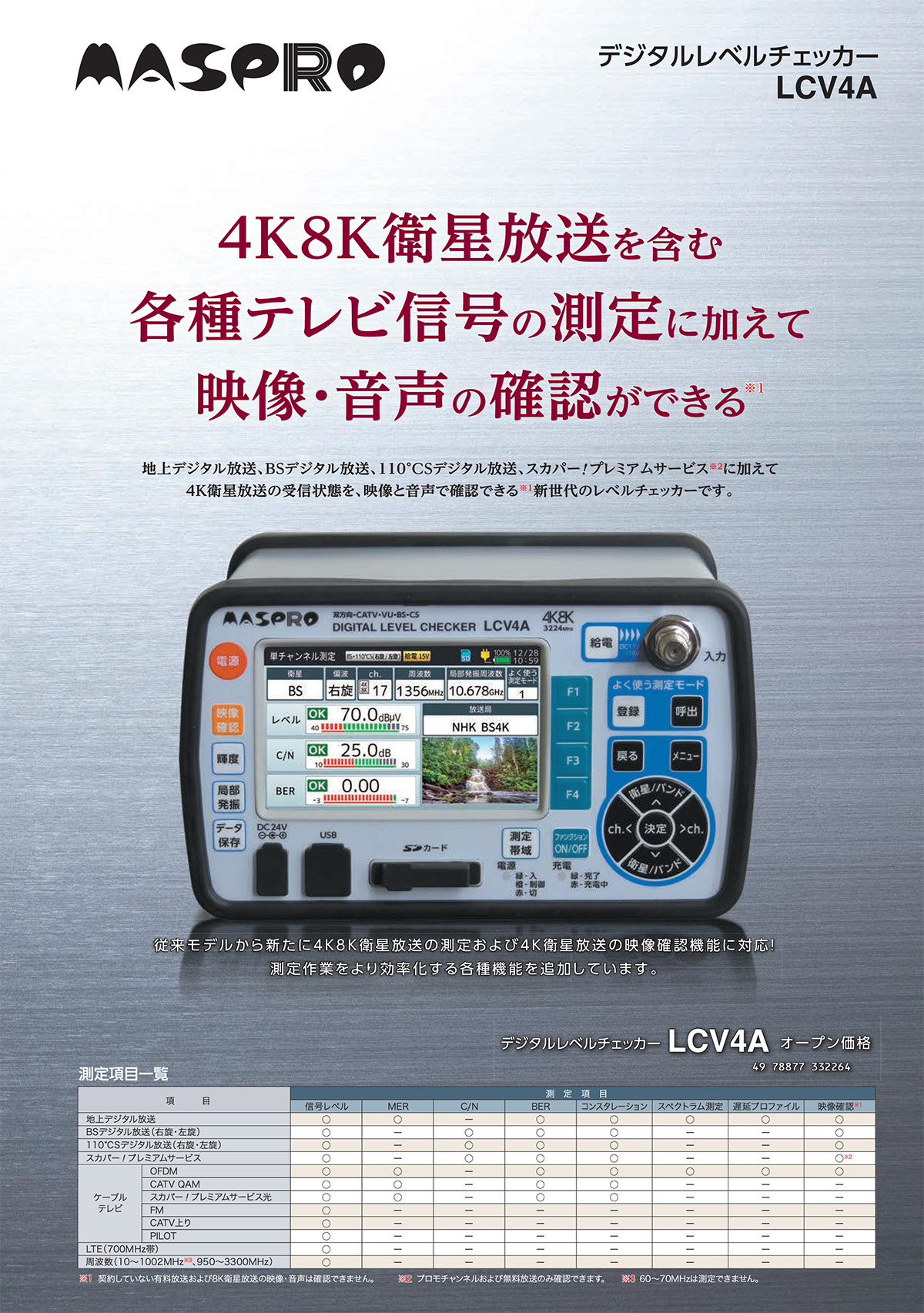

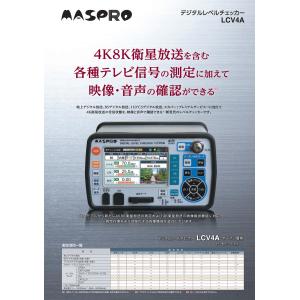

映像・音声確認機能付 デジタルレベルチェッカー

LCV4A

4K8K衛星放送に対応したレベルチェッカー。

4K衛星放送の映像・音声確認機能や、GPSによる地上デジタル放送中継局の位置確認機能、データロガー機能など、作業効率をさらに高める機能を充実させています。

※映像・音声確認機能：契約していない有料放送および8K衛星放送の映像・音声は確認できません。

LCV4Aの特長

■4K衛星放送を映像と音声で確認※1

新たに4K衛星放送の映像表示・音声確認に対応しました。従来の地上デジタル放送、BSデジタル放送、110°CSデジタル放送、スカパー！プレミアムサービス※2の映像・音声確認にも対応しています※3。

※1契約していない有料放送および8K衛星放送の映像・音声は確認できません。

※2プロモチャンネルおよび無料放送のみ確認できます。

※3テレビ映像は保存できません。

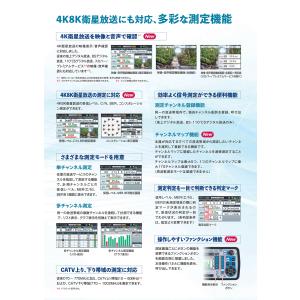

■4K8K衛星放送の測定に対応

4K8K衛星放送の受信レベル、C/N、BER、コンスタレーション測定ができます。

■操作しやすいファンクション機能

測定画面ごとにボタンの機能を変更できるファンクションボタンを画面右側に搭載。

操作パネルに表記できなかった機能名も表示できるようになりました。

■測定判定を一目で判断できる判定マーク

信号レベル、MER（C/N）、BERの各測定項目の横に判定マークが表示されるので、受信状況の判定が一目でわかります。

（各判定条件は、任意に変更できます）

■MER（C/N）、BER測定機能、コンスタレーション表示機能

受信レベルに加え、信号品質をあらわすMER（C/N）、BERの測定と、デジタル変調の品質を視覚的に確認できるコンスタレーション表示により、精度の高いアンテナ調整が可能です。

■CATV上り、下り帯域の測定に対応

従来の70〜770MHzに加え、CATV上り帯域（10〜60MHz）※および、CATV下り帯域（770〜1002MHz）を測定できます。

※パイロット信号のみ。

■リチウムイオン充電池に対応

充電式バッテリーパックLBP1457をオプションで用意しています。バッテリーを本体に装着したまま、本体付属のACアダプターで充電できます。

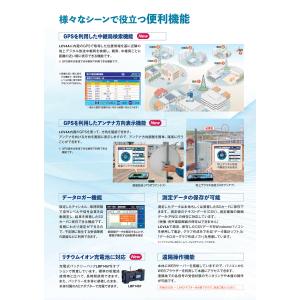

■GPSを利用した中継局検索機能

LCV4Aに内蔵のGPSで取得した位置情報を基に近隣の地上デジタル放送中継局を検索し、親局、中継局ごとに距離の近い順に表示できる機能です。

■GPS信号が受信できる場所で利用できる機能です。

GPSを利用したアンテナ方向表示機能

LCV4A内蔵のGPSを使って、方角を確認できます。

アンテナを向ける方向を画面に表示しますので、アンテナ方向調整を簡単、確実に行うことができます。

GPS信号が受信できる場所で利用できる機能です。

■さまざまな測定モードを用意

単チャンネル測定

任意の放送サービスのチャンネルを指定して測定する機能で、チャンネルごとの受信レベル、MER（C/N）、BERを1画面に表示できます。

■多チャンネル測定

同一の放送帯域の複数チャンネルを連続して測定できる機能で、リスト表示、グラフ表示を切換えて表示できます。

■地上デジタル受信確認マーク表示機能

MERとBERの測定値から判断して、受信確認マークを表示しますから、アンテナの方向調整が簡単・確実に行えます。

■衛星受信確認マーク表示機能

BSデジタル放送、110°CSデジタル放送、スカパー!プレミアムサービスの衛星信号を受信したときに、確認マークを表示しますから、アンテナの方向調整が簡単・確実に行えます。

■データロガー機能

設定したチャンネル、取得間隔で信号レベルや信号品質を自動測定し、結果を本体に挿入したSDカードに保存できる機能です。

測定したデータを長期にわたり記録できるので、不定期に発生する受信障害の調査などに利用できます。

■遠隔操作機能

WEBサーバーを搭載していますので、パソコンからWEBブラウザーを利用して本器にアクセスできます。

遠隔地での各信号の受信状態のモニタリングや本器の操作が可能です。

USB−LANアダプター（市販品）とネットワーク環境が必要です。

■LCV4Aの付属品

キャリングケース×1個

ACアダプター×1個

測定用ケーブル（2m）×1本

乾電池ケース（本器に装着済）×1個
