グレーチング蓋 U字溝 溝蓋 溝幅600mm用 適用荷重 T-6 590×995×32mm 普通目 ノンスリップ LSハイテン LNU445-60【個人宅配送不可】
グレーチング蓋 U字溝 溝蓋 溝幅600mm用 適用荷重 T-6 590×995×32mm 普通目 ノンスリップ LSハイテン LNU445-60【個人宅配送不可】
この商品は「Yahooショップ」でご購入いただけます。詳しくは下のボタンよりショップサイトへどうぞ。
商品の詳細情報
溝幅600ｍｍ U字溝用 T-6 ノンスリップ
サイズ早見
時代はLSハイテングレーチングへ
ハイテン鋼とは
マンガンやシリコンの添加量を調整して降伏点※１、引張強度※２を高めた鋼材を言います。高張力鋼とも呼ばれ、日本が世界に誇る鋼製製品です。
少しでも自重を軽くしたい橋梁や低燃費化を進める自動車業界では広く取り入れられています。
※1 降伏点・・・鋼材に一定の力を加えるとひずんだまま元に戻らなくなる点です。
※2 引張強度・・・部材を引き伸ばす方向にはたらく力です。
断面で言えば正方形を長方形にするように引っ張ったときの抵抗しうる最大値です。
【強い】
同サイズの鋼材と比べて降伏点比較で約1.7倍の強度!
【軽い】
従来設計のグレーチングに比べて重量が軽い！平均 30% 軽減。
【安い】
従来設計の鋼製グレーチングと比べコストを削減！最大26％割安。
【優しい】
従来設計の鋼製グレーチングと比べ製造や運搬におけるCO2排出を大幅に削減！
グレーチング選定の注意点
1、グレーチングの種類を選ぶ
設置場所や目的に合わせてグレーチングの種類を御選び下さい。
2、タイプを選ぶ
普通目・細目など様々な仕様やタイプがありますので、設置場所や目的に合わせてグレーチングの種類を御選び下さい。
3、溝幅の確認
グレーチングを設置する溝幅をご確認ください。
4、進行方向の確認
設置したグレーチングの上を通過する車両の進行方向(横断溝用・側溝用)をご確認ください。
5、耐荷重の確認
設置したグレーチングの適用荷重をご確認ください。
耐荷重の目安
●T-25…はしご消防車程度
●T-20…1等橋相当、観光バス程度
●T-14…2等橋相当、消防車程度
●T-6…小型トラック程度
●T-2…乗用車程度
●歩行用…歩行者
適用荷重について
グレーチングには適用荷重がございます。
敷設場所・通行車両の総質量・条件に合わせて適用荷重をお選び下さい。
※グレーチングには方向がございます。横断溝用と側溝溝用で強度が変わります。
誤った型式を使用すると破損や変形により事故を起こす恐れがありますので
車両の進行方向もご確認下さい。
※フォークリフトが通行する場所はお問い合わせ下さい。
荷重
イメージ
総重量
T-25
はしご消防車程度
245kN(25tf)
T-20
1等橋相当
196kN(20tf)
T-14
2等橋相当
139kN(14tf)
T-6
小型トラック程度
59kN(6tf)
T-2
乗用車程度
20kN(2tf)
歩道
歩道用
5kN/m2の等分布荷重

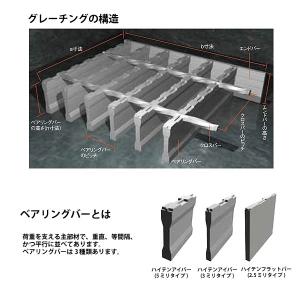

ベアリングバーについて
ベアリングバーとは…
荷重を支える主部材。横溝に対して直角、等間隔に並べてあります。
普通目グレーチングの場合はベアリングバーのピッチが30.0ミリになります。(主部材の種別により変わります。)
細目に比べ、ベアリングバーの間が広いため、雨水や雪などが側溝に流れやすくなります。
細目グレーチングの場合はベアリングバーのピッチが12.5ミリまたは15.0ミリになります。(主部材の種別により変わります。)
普通目に比べ、ベアリングバーの間が細いため、ベビーカーやシルバーカーの車輪が安全に通行できます。
商品説明

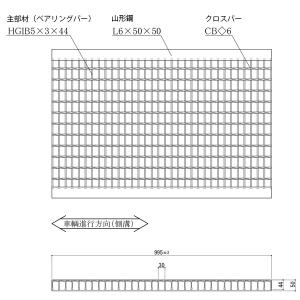

商品仕様
・品番：LNU445-60
・シリーズ：LSハイテングレーチング U字溝用みぞぶた
・タイプ：普通目
・溝幅：600mm用
・適用荷重：T-6
・グレーチング寸法：575×995×44mm(長さ×幅×高さ)
※長さ・高さに山形鋼(エンドアングル)の厚みは含んでおりません。
製品実測時はご注意くださいませ。
・製品長さ：675mm
・エンドアングル 寸法(mm)：L6×50×50
・主部材：Iバー（5×3×44）
・ベアリングバーのピッチ：30mm
・ベアリングバーの本数：34本
・クロスバーのピッチ：50mm(片端37.5mm)
・クロスバーの本数：11本
・総重量(kg/枚)：37.5
・材質：ハイテン鋼
・表面：ノンスリップ
・進行方向：側溝用
同じ普通目・タイプ・溝幅別一覧90~360mm/400~600mm
マキテックのハイテン鋼製グレーチング
【在庫状況について】
こちらの商品は倉庫からの直送のため、ご注文をいただいてからの在庫確認となります。
ご注文前の在庫状況のご確認はお問い合わせフォームまたはメールにてお気軽にお問い合わせ下さい。
【送料】
・送料無料です！
(北海道,沖縄,その他離島など一部地域、及び一部商品を除きます。)
【納期】
ご入金確認後、2〜4営業日以内に発送となります。
(在庫品に限ります。北海道、沖縄、その他離島など一部地域を除きます。）
【仕様】
・品番：LNU445-60
・シリーズ：LSハイテングレーチング U字溝用みぞぶた
・タイプ：普通目
・溝幅：600mm用
・適用荷重：T-6
・グレーチング寸法：575×995×44mm(長さ×幅×高さ)
※長さ・高さに山形鋼(エンドアングル)の厚みは含んでおりません。
製品実測時はご注意くださいませ。
・製品長さ：675mm
・エンドアングル 寸法(mm)：L6×50×50
・主部材：Iバー（5×3×44）
・ベアリングバーのピッチ：30mm
・ベアリングバーの本数：34本
・クロスバーのピッチ：50mm(片端37.5mm)
・クロスバーの本数：11本
・総重量(kg/枚)：37.5
・材質：ハイテン鋼
・表面：ノンスリップ
・進行方向：側溝用
