自動車・バイク模型・ジオラマのリアルな回転灯演出に！

ボタン電池ケースや各種コントローラにつないで回転灯の光り方に変換できる中間ユニット。

これにつなぐとＬＥＤが「回転灯」の効果で光るようになります。

つなぐことができるＬＥＤランプは2本。

※すべてのコネクタ付ＬＥＤランプに使用できます。

【 応用編 】 こんな組み合わせはできる？

インラインコントローラの先に分岐ハーネスを使用する場合

タイニィコントローラ4Pのコードに、2分岐ハーネスや3分岐ハーネスを使って配線を分岐して、つなぐLEDランプの本数を増やすこともできます。

なお、分岐先のLEDは同じタイミングで光ります（同じタイミングの「ゆらぎ」や「点滅」になる）。

※分岐してつなぐ本数を増やすほど、分岐先のLEDランプ個々の明るさは減少します（分岐していない他のラインにつないでいるLEDの明るさには影響しません）。

分岐ハーネスの先にインラインコントローラをつなぐ場合

分岐ハーネスでコードを分岐した先にインラインコントローラをつなぐのはおすすめできません。

（点滅タイミングが通常と違う動作になったり、光り方が安定しなくなる場合があります）

※間違ってつないでしまっても、故障等の心配はありません。

各種コントローラに、インラインコントローラをたくさん使いたい場合

コントローラの各コードに、それぞれインラインコントローラをつなぐこともできます。

上図は、タイニィコントローラ4Pに4個つなぐ場合の構成例。使用するインラインコントローラは好きなものを自由に組み合わせOK！各コードに別々の種類のものを使えます。

コントローラ（ケース型）やminiコントローラでも同様に使用できます。

配線の長さを延長したい場合

延長ハーネスを使用して、各部分の長さを延長することも可能です。「インラインコントローラ」と「常時点灯用コントローラのコード」との間の延長、「インラインコントローラ」と「LEDランプ」との間の延長、どちらの部分も延長できます。

延長ハーネスは、30cm延長できるタイプと、1ｍ延長できるロングサイズの2種類があります。

⇒ 延長ハーネス（30cm） ⇒ 延長ハーネス（1m）

LEDの明るさを微調節したい場合

インラインLED調光器を使用して、LEDの明るさを微調節することも可能です。

「インラインコントローラ」と「常時点灯用コントローラのコード」との間、「インラインコントローラ」と「LEDランプ」との間、どちらの部分にも使用できます。

※なお、インラインコントローラの2本用・4本用の場合、インラインコントローラの根元側にインラインLED調光器を接続すると、先につないでいるLEDランプの明るさをまとめて調節できます。LEDランプ側に接続すると、そのLEDランプのみの明るさ調節になります。

⇒ インラインLED調光器

上図では、いずれも「インラインコントローラ ゆらぎ1本用」を使って解説していますが、他の種類のインラインコントローラ（2本用や4本用も含む）でも同様です。

※パーツの組み合わせ方など、ご不明な点がございましたらお気軽にお問い合わせください。

お問い合わせはこちら

各パーツの特徴や使い方など、詳しくは下記ページにまとめております。

⇒ LEDランプの使い方

⇒ LEDランプの使い方【応用編】

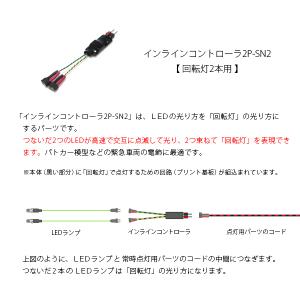

インラインコントローラ2P-SN2は、「常時点灯」の光り方を「回転灯」の光り方に変換するパーツです。

本体内部にLEDを回転灯で点灯するための回路（小さなプリント基板）が組み込まれています。

本体から出ているコードに、使いたいLEDランプをコネクタでつなぎます。

常時点灯用のパーツと組み合わせれば、好きなLEDランプ2本を「回転灯」の効果にして点灯できます。

「回転灯2本用」の光り方は、実際には「2つのLEDが高速で交互に点滅」することで、緊急車両などに使われる回転灯の光り方を表現します。

「回転灯用」には、4本用のタイプもあり、4本用の場合は4つのLEDが高速で入れかわり光り、さらにリアルな回転灯を表現できます。LEDランプを4本組込むスペースが取れる場合は、4本用をおすすめします。

⇒ インラインコントローラ「回転灯4本用」はこちら

「回転灯」の光り方パトカーなどの緊急車両に使われる回転灯のイメージです。

※下の画像をクリックすると実際の光り方の動画が見られます（YouTubeページが開きます）。

視聴ページへ(外部サイト)

上の動画は、本商品インラインコントローラ2P-SN2に、チップ型LEDランプ 赤（高輝度）を2本つないで点灯させたときの実際の光り方。2本のLEDランプのリード線を束ねて、パトカーの「赤色回転灯」をイメージしています。

Nゲージ（1/150）ミニカーに組み込んだ作例※下の画像をクリックすると実際の光り方の動画が見られます（YouTubeページが開きます）。

視聴ページへ(外部サイト)

上の動画は、1/150スケールのNゲージミニカーにLEDを組み込んだ作例。2本のLEDで地域防犯パトロール車の青色パトライトを表現しています。使用LEDランプは、チップ型LEDランプ 青（高輝度）2本。

使用するLEDしだいでいろいろな「回転灯」を再現！赤色は主に「緊急車両」に使われる回転灯。黄色を使えば「道路維持作業用自動車」や「駐車場」「工場」「工事現場」や「ガソリンスタンド」などで見られる回転灯。青色は「地域防犯パトロール車」など、シーンに合わせた多彩な表現が可能！

模型への電飾イメージに合わせてLEDを選んで、リアルな回転灯演出をお楽しみください！

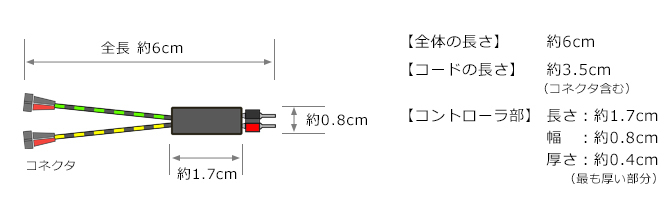

プラモデルなどの狭いスペースに組込めるよう、極力ムダを省いた超コンパクトサイズ！

インラインコントローラの使い方（つなぎ方）

下図のように、使いたい「常時点灯用」のパーツにコネクタでつなぎます。

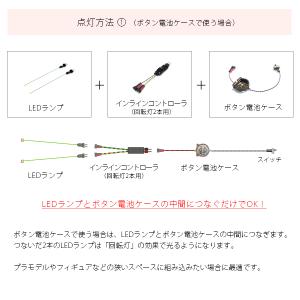

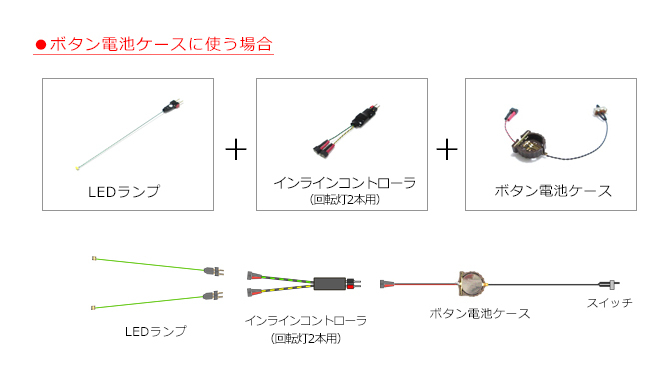

図のように、ボタン電池ケースとLEDランプの中間に接続します。

つないだ2本のLEDランプは、高速で交互に点滅して光る「回転灯」の光り方になります。

使用するLEDランプは、当店販売のすべてのLEDランプの中から好きなものを自由に組み合わせOK！

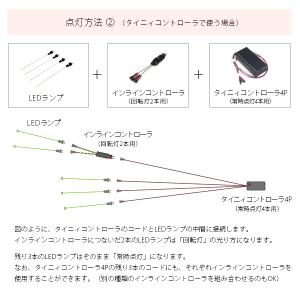

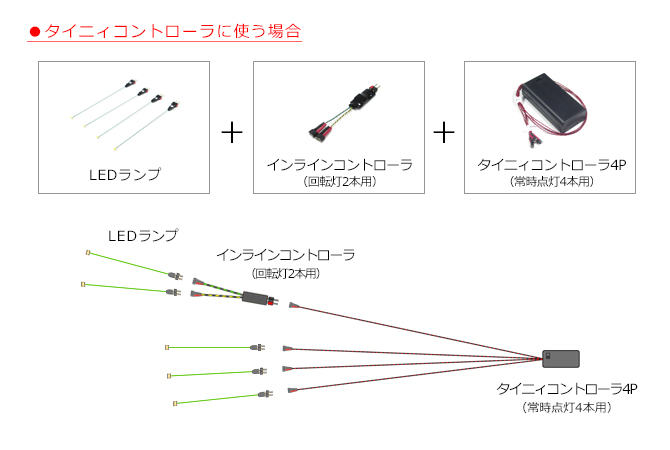

図のように、タイニィコントローラのコードに接続します。インラインコントローラにつないだ2本LEDランプは、高速で交互に点滅して光る「回転灯」の光り方になります。残り3本のLEDランプはそのまま「常時点灯」。

使用するLEDランプは、当店販売のすべてのLEDランプの中から好きなものを自由に組み合わせOK！

カーモデル・ミニカーの電飾の場合、「常時点灯」のLEDでヘッドライトやフォグライト、「回転灯」でパトライトを電飾する、といった使い方ができます。

さらに、タイニィコントローラの残り3本のコードにも、インラインコントローラを使用することができるので、インラインコントローラ（ウィンカー点滅2本用）を追加して、ヘッドライト・ウィンカー・パトライトを電飾する、といった使い方もできます。

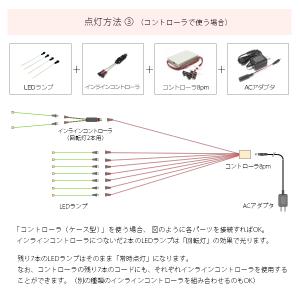

その他の常時点灯用パーツ「コントローラ（ケース型）」や「miniコントローラ（常時点灯用）」でも同様に使用できます。

※インラインコントローラは、下記の常時点灯用のパーツのいずれかと組み合わせてお使いください（インラインコントローラのみではLEDランプを点灯できません）。

●インラインコントローラが使用できる主なパーツは下記のとおり

・ボタン電池ケース【CR1220用 スイッチ付】

・ボタン電池ケース【CR2032用 スイッチ付】

・タイニィコントローラ4P【常時点灯4本用】

・タイニィコントローラSN1【常時点灯2本+ゆらぎ2本用】

・コントローラ8pm【常時点灯8本用】

・コントローラ16pm【常時点灯16本用】

・ICコントローラ6P4B【常時点灯6本+点滅4本用】

・miniコントローラ8pmi【常時点灯8本用】

・miniコントローラ8pmi-l ロングタイプ【常時点灯8本用】

・miniコントローラSN15【高速リレー4本＋ウィンカー点滅2本＋常時点灯2本用】

・ダイレクト接続用ACアダプタセット

・マイコンコントローラ（各種）

※常時点灯用のコードがあるパーツにはすべて使えますが、もともと「点滅」や「ゆらぎ」などの効果がついたコードには使用できません。

インラインコントローラ2P-SN2は「常時点灯」の光り方を「回転灯」の光り方に変換するパーツです。

好きなLEDランプ2本をつないで「回転灯」の効果にして点灯できます。

つないだ2つのLEDが、高速で交互に点滅して光り、2つのLEDを束ねることで、緊急車両などに使われる「回転灯」光り方を表現できます。

●使用するLEDしだいでいろいろな「回転灯」を再現

赤色はパトカーなど「緊急車両」の回転灯。黄色を使えば「道路維持作業用自動車」や「駐車場」などで見られる回転灯。

青色は「地域防犯パトロール車」など、シーンに合わせた多彩な表現が可能！

カーモデル・ジオラマ・フィギュアなど、各種模型のリアルな電飾をお楽しみください！

※常時点灯用のパーツ（ボタン電池ケース・タイニィコントローラ4P・コントローラ（ケース型）・miniコントローラ・ダイレクトACアダプタセット）と組み合わせてお使いください。
