特徴

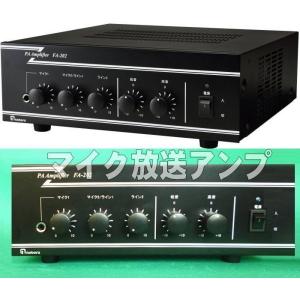

４０Ｗの放送アンプ

コンセントから電源を取ることができるＡＣ１００Ｖ仕様、４０Ｗの放送アンプです。主に１００系ハイインピーダンススピーカーを使用するシステムに適合するよう設計されていますが、機能としては７０系ハイインピーダンス方式や、ローインピーダンスライン方式のローインピーダンススピーカーシステムも接続できるようになっています。

多くの機能がございます

電源はＡＣ１００Ｖ、またはＤＣ２４Ｖの両方で使用可能(※ＤＣ１２Ｖでは使用できません)。高音部と低音部がそれぞれ音質調整ができます。優先入力に信号が入ると、被優先入力の音量は自動的に減衰するミュート機能内蔵、ページング起動端子によりページング放送時に「ピン・ポン」と喚起放送可能など、多機能型の放送アンプです。

リーズナブルなカールコードマイク

ハンド型のカールコードマイクがセット品として含まれます。リーズナブルなだけでなく、トークスイッチ搭載で操作性が便利、丈夫なカールコードにより耐久性もあり実績の多いダイナミックマイクです。

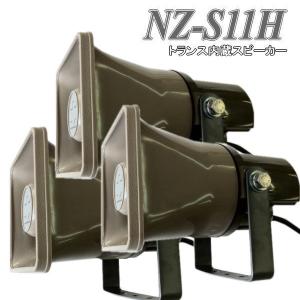

ハイインピーダンススピーカー×３台

トランペット型のハイインピーダンススピーカー(１０Ｗ/１ｋΩ)が３台セットで付属します。スピーカー部はＡＢＳ樹脂製、ネジ類はステンレス鋼製、屋内でも屋外でも設置が可能です。小型のため、設置に困ることもありません。

アンプの詳細

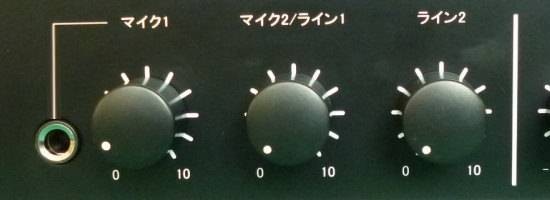

放送アンプ前面

マイク１入力ジャック(-62dB/600Ω 電子平衡)[音量調節器付]

マイク２/ライン１ページング入力の放送時にこのマイク１入力の音量が自動的に減衰します。マイクを２本以上使う場合は簡易マイクミキサー(NZ-MX10)の併用をお勧めします。

マイク２/ライン１

音量調節つまみマイク２/ライン１入力ジャックに接続された機器の音量を調節します。

低音音質調節つまみ

右に回すと低音が増強し、左に回すと低音は減衰。中央のクリック位置が標準。

高音音質調節つまみ

右に回すと高音が増強し、左に回すと高音が減衰。中央のクリック位置が標準。

電源スイッチ

"入"にすると電源が入り、電源表示灯が青で点灯します。

放送アンプ背面

マイク２/ライン１の入力ジャックは、キャノンタイプコネクター及び大型単頭プラグがご使用になれます。

背面向かって左下のスピーカー出力端子カバーと上部の制御入力/１００系入力端子カバーを外した状態。

制御入力/１００系入力端子は、電源起動入力、ＤＣ２４Ｖ入力や１００系入力を本機に接続されるときに使用。

スピーカー出力端子

ローインピーダンススピーカーとハイインピーダンススピーカーを同時に使用することはできません。

ライン出力ピンジャック

増設アンプの入力に接続します。ライン２入力ピンジャックには外部機器を接続します。

スピーカーの接続

ハイインピーダンス接続の場合

こちらのアンプセットには、１０Ｗのハイインピーダンススピーカー(NZ-S11H)が３台付属します。

背面の入力端子台の１００系と共通からスピーカーを接続します。

※ケーブルは付属しませんので別途ご用意下さい。⇒スピーカーケーブル一覧

系統別放送はできません(常に１系統だけで放送)

放送アンプ FA-204N

100系出力端子

250Ω合計40W以内

70系出力端子

125Ω以上

※合成インピーダンスが表の値になるように注意して下さい。

スピーカーの合計Ｗ数はアンプの定格出力以下にしてください。

ハイインピーダンススピーカーとローインピーダンススピーカーの同時使用はできません。

感電に注意!!出力端子には、定格出力時に約１００Ｖ(出力５００Ω)の電圧がかかります。

ローインピーダンス接続の場合(４Ω出力端子使用)

並列接続の例

(インピーダンスと定格入力)

16Ω

10W以上(並列接続最大4本)

8Ω

20W以上(並列接続最大2本)

4Ω

40W以上(並列接続最大1本)

接続するスピーカーの合成インピーダンスは４Ω以上で使用して下さい。系統別放送は出来ません。

なるべくなら、多くのメリットが受けられるハイインピーダンススピーカーのご使用をお勧めします。

ＤＣ電源(ＤＣ２４Ｖ)でご使用の場合

定格電圧

24V

定格出力時消費電流

3.5A

ＤＣ電源を接続する時は必ず電源スイッチを"切"にして作業して下さい。

ＤＣ電源接続コードは、断面積２．０ｍm2以上で、コードの長さは５ｍ以下のものご使用下さい。

＋/−をよく確かめ、ショートしないように接続して下さい。故障の原因となります。

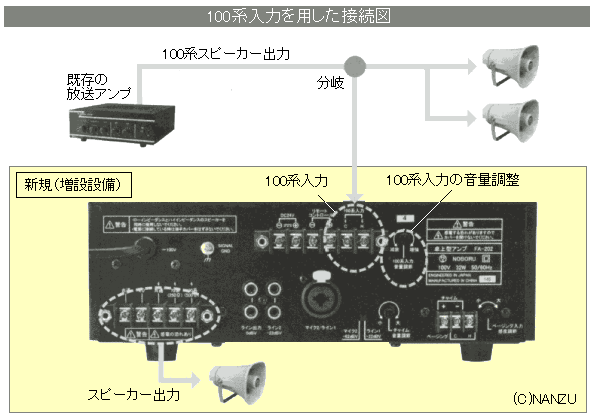

１００系入力端子について

１００系スピーカー回路を入力することができます。既存の１００系放送アンプでは

(アンプ出力が不足して)スピーカーを増設できない場合に重宝します。

１００系入力に１００系スピーカー回線を接続された場合は、後面の制御入力/１００系入力端子カバーを外して下さい。

図のように配線して下さい。

制御入力/１００系入力端子カバーを元通り取り付けて下さい。

警告

端子カバーを外す時は、必ず本機の電源プラグをコンセントから抜いて下さい。

ご使用中は、感電の恐れがありますので、端子カバーを外さないで下さい。

マイク放送ができる４０Ｗ卓上アンプと、カールコードマイク、１０Ｗスピーカー×３台付属のマイク放送アンプセットＦＡ４−Ｈ３５０です。トランペット型のスピーカーは、耐久性に優れていますので、室内でも屋外でも設置可能です。スピーカーケーブルは別途ご用意下さい。
